M12面板连接器是工业自动化设备中最常见的接口之一，但很多工程师在实际设计时，往往被“开孔到底开多大”这个问题困扰——开小了装不进去，开大了密封失效、螺纹锁不紧。本文将围绕螺纹规格、密封圈匹配、板厚校核三个维度，系统讲解M12面板连接器开孔尺寸的确定方法。
设计输入：先确认连接器的安装类型与螺纹规格
确定开孔尺寸的第一步，不是去查表，而是先搞清楚你手上那款连接器的安装类型和锁板螺纹规格。
M12面板连接器主要分两类安装方式：
前锁面板式：连接器从面板正面装入，锁紧螺母在面板外侧拧紧。这种方式安装方便，适合大多数设备面板场景。例如电子谷M12XXX-03-201-M12即为前锁面板焊线式，开孔尺寸为M12。
后锁面板式：连接器从面板背面装入，锁紧螺母在面板内侧。适合需要正面齐平或空间受限的场合。
两种方式的开孔尺寸逻辑相同，区别在于安装操作空间的设计考量。

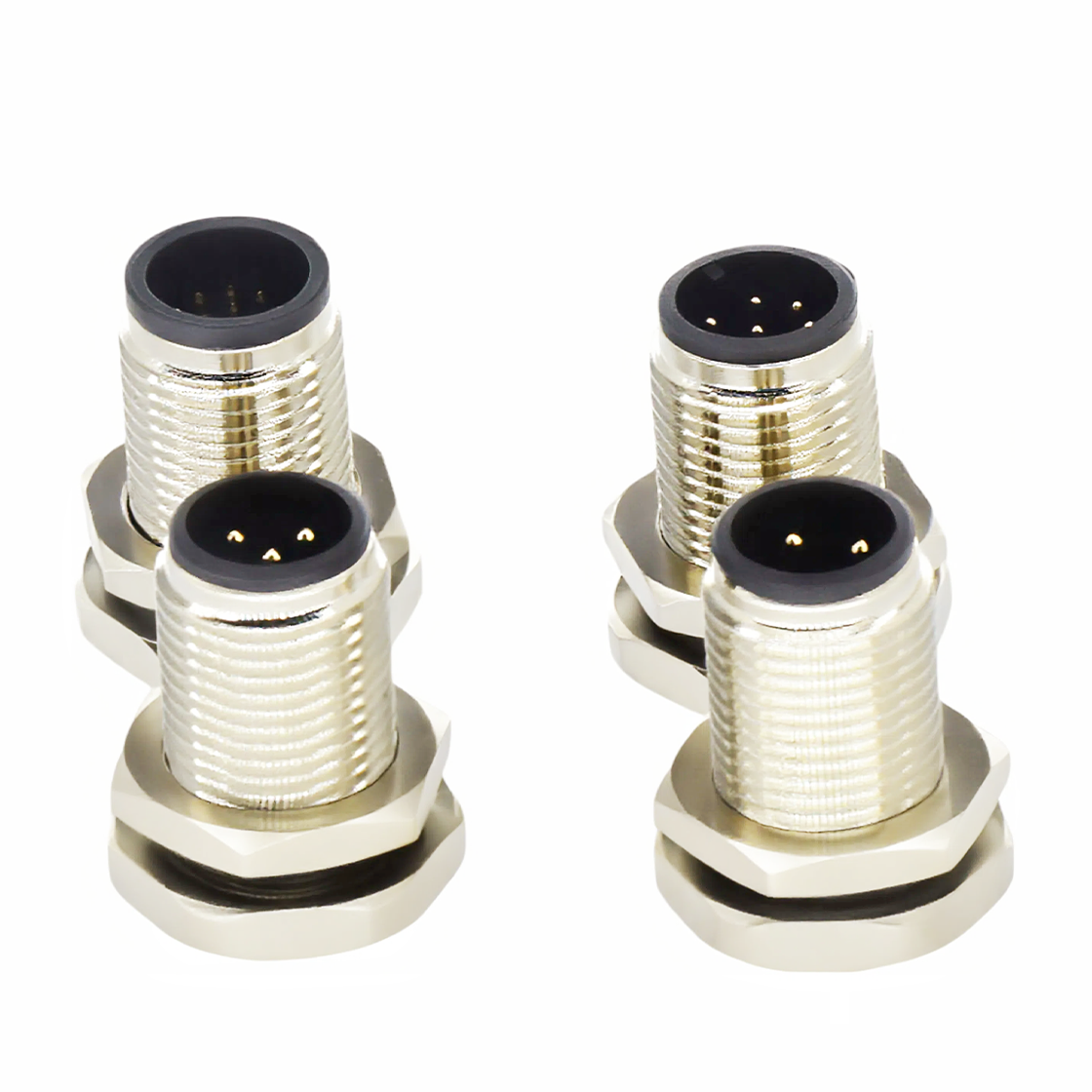

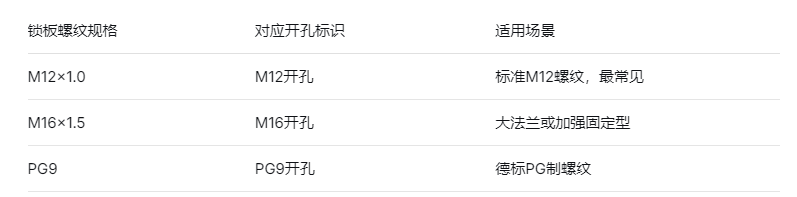

接下来看锁板螺纹规格——这是决定开孔直径的核心参数。M12面板连接器的锁板螺纹并非只有一种，常见的有：
关键原则：开孔直径应略大于螺纹外径（通常大0.1~0.2mm），便于连接器顺利穿入，同时为锁紧螺母提供足够的螺纹咬合长度。电子谷M12系列连接器严格遵循IEC 61076-2-101国际标准，不同产品明确标注对应开孔尺寸——如M12前锁面板公直头标注“开孔M12”，S编码前锁面板式则标注“开孔M16.PG9”。设计时直接根据产品型号对应的开孔要求加工即可，无需额外扩孔或缩孔。
电子谷提供PG7、PG9、M12、M16等多种开孔规格的M12面板连接器，支持前锁/后锁、焊线式/PCB式多种结构可选。
开孔尺寸确定：从螺纹到密封圈
确定了锁板螺纹规格后，开孔直径就有了基准。但实际设计中还需要考虑两个关键因素：
1. 加工公差
面板开孔通常采用数控冲压或激光切割，精度一般在±0.1mm以内。建议开孔直径按螺纹外径+0.2mm设计，即M12×1.0螺纹对应Φ12.2mm。这个余量既能保证连接器顺畅穿入，又不会因间隙过大影响锁紧螺母的咬合深度。
2. 密封圈配合
M12面板连接器通常配备O型密封圈以实现IP67/IP68防护等级。密封圈一般安装在连接器法兰面的凹槽内，与面板表面形成端面密封。这种情况下，开孔尺寸只需要考虑螺纹通过即可，密封圈不参与开孔配合。
电子谷M12面板连接器采用氟橡胶或EPDM材质密封件，防护等级达IP67。密封圈的压缩量控制在30%左右，可在面板与连接器之间形成有效密封压力。
但如果连接器采用尾部出线式结构（即线缆从连接器尾部引出），则还需考虑出线口与电缆外径的匹配——电缆过粗会撕裂密封圈，过细则无法实现有效密封。标准PG7出线口适配电缆外径4.0~6.0mm。这一点虽然不直接影响面板开孔，但在整体选型时需一并考量。
板厚校核：开孔尺寸之外的隐藏变量
很多工程师只关注开孔直径，却忽略了板厚对安装的影响——板厚直接决定锁紧螺母的螺纹有效咬合圈数。
M12面板连接器的锁紧螺纹长度通常是固定的。以电子谷M12前锁面板焊线式插座M12XXX-03-201-M12为例，建议适配面板厚度为1~5mm。超出这个范围会出现两个问题：
板厚过薄（<1mm） ：锁紧螺母拧到底后仍无法压紧法兰面，连接器在面板上松动、晃动，长期振动下可能导致接触不良。
板厚过厚（>5mm） ：锁紧螺纹长度不够，螺母无法完全拧入，连接器无法固定到位。
校核方法：在产品规格书中找到“适用板厚”或“螺纹长度”参数，确认你的设备面板厚度是否在允许范围内。如果面板厚度超出范围，可选择板厚可调节型产品或定制加长螺纹版本。
此外，钣金件开孔还需考虑涂层厚度——如果面板需要喷涂或电镀，加工开孔时应预留涂层余量，确保涂层后的成品尺寸符合要求。
验证与量产注意事项
开孔尺寸确定后，建议按以下步骤验证：
首件试装：用实际连接器在首件面板上试装，确认穿入顺畅、锁紧螺母可完全拧紧、法兰面与面板贴合紧密无缝隙。
密封测试：装配完成后进行IP防护等级验证，确保O型密封圈被有效压缩，无泄漏。
振动测试：如设备工作在振动环境，需验证锁紧螺母在振动条件下是否松动。
量产时需注意：同一批面板的开孔加工应保持一致性，建议在图纸中明确标注开孔直径、公差（如Φ12.2±0.1）及板厚范围。
电子谷M12面板连接器提供前锁/后锁、焊线式/PCB式多种结构可选，开孔尺寸覆盖PG7、PG9、M12、M16等规格，适配1~5mm面板厚度，产品通过CE、RoHS、IP67防水认证。查看电子谷M12连接器产品系列，或提交应用参数获取选型、样品或报价支持。
